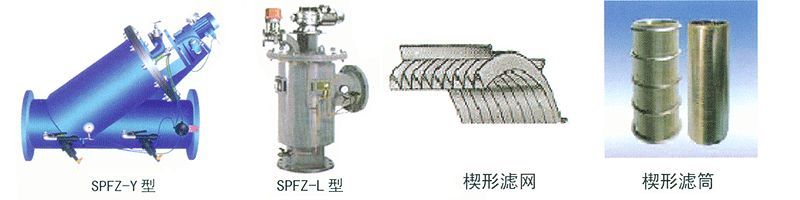

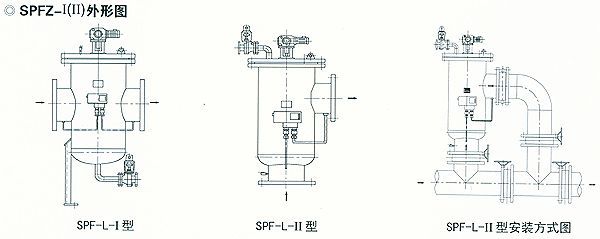

刷式自清洗过滤器SPFZ—Y，SPFZ—L—I(Ⅱ)型
※刷式自清洗过滤器为全自动自清洗电动装置，可减少维修保养费用。并对下游设备进行安全保护。※刷式自清洗过滤器采用节省空间的最精密设计，线型结构。※刷式自清洗过滤器采用高精度，高强度楔形滤网，过滤精度可由100～3000微米。※刷式自清洗过滤器清洗方式简单，不锈钢刷式。※刷式自清洗过滤器反洗时不断流。※刷式自清洗过滤器反洗水量极少，不超过总流量的1％。※刷式自清洗过滤器适用于大流量，污染程度高的场合。
应用领域 ※环保水处理 ※钢铁工业 ※冶金工业 ※化学工业 ※塑料工业 ※农业灌溉
工作原理 过 滤：流体从进口流入，从过滤器内楔形滤筒细小的缝隙中流出，杂质微粒很容易被截留下来，杂质微粒在滤网表面积聚时，会产生压差。清 洗：当进出口压差达到0.5kg／cm2时，过滤器的反洗系统会开始自动工作。操作由设置在本体上的压差控制器，电动排污阀及靠马达带动的一个能旋转的不锈钢清洗刷，杂质微粒很容易被钢刷刷下来，然后经排污阀排出，反洗时间持续15秒，反洗时不断流。控 制：
|
最大流量
|
1000m3/h
|
依据过滤精度及杂质含量可向本公司咨询，
|
|
最小工作压力
|
0.2MPa(g)
|
我公司提供最适合的机型.
|
|
最大工作压力
|
1.6MPa(g)
|
|
|
进出口通径
|
DN50～DN400
|
特殊要求可定制
|
|
最高工作温度
|
80℃
|
法兰标准HG20592-97，特殊要求可定制
|
|
过滤精度
|
100～3000μm
|
特殊要求可定制
|
|
滤网材质
|
可根据要求定做304，316或316L不锈钢
|
|
|
设备材质
|
可根据要求定做碳钢或304,316,316L，不锈钢
|
|
|
电机功率
|
0.37～0.75KW
|
|
|
电源电压
|
380V，50Hz，3相
|
|
|
反洗流量
|
小于总流量的1%
|
|
|
反洗时间
|
15 秒
|
|
|
反洗压差
|
0.5kg/cm2
|
可根据工艺要求自行设定
|
安装尺寸表(SPFZ-Y型)
|
公称直径
|
安装尺寸(mm)
|
排 污 阀
|
参考流量m3/h
|
|
L
|
H
|
|
DN50
|
600
|
400
|
DN20
|
25
|
|
DN65
|
600
|
450
|
DN20
|
30
|
|
DN80
|
700
|
500
|
DN20
|
50
|
|
DN100
|
800
|
550
|
DN25
|
80
|
|
DN125
|
900
|
600
|
DN25
|
125
|
|
DN150
|
950
|
650
|
DN25
|
150
|
|
DN200
|
1050
|
650
|
DN32
|
200
|
|
DN250
|
1250
|
750
|
DN40
|
380
|
|
DN300
|
1500
|
1020
|
DN40
|
500
|
|
DN350
|
1800
|
1240
|
DN50
|
800
|
|
DN400
|
1800
|
1310
|
DN50
|
1000
|
|
 |
注：表中流量值为水流量值
说明：由于物料特性各不相同，我们将根据相关参数定性设计，请详细提供以下参数(流量m3／h、过滤精度u m、压力Mpa、密度ks／m3、粘度CP)并致电本公司索取相关产品安装图。
当不同的压力通过过滤网达到预定值时，差压控制器就会发信号给PLC控制器，控制器便启动马达及排污阀，开始清冼，如出现故障，一直有压降，过滤器将一直处于清洗状态并发出报警信号，反洗操作的持续时间被控制在5分钟内。 |
