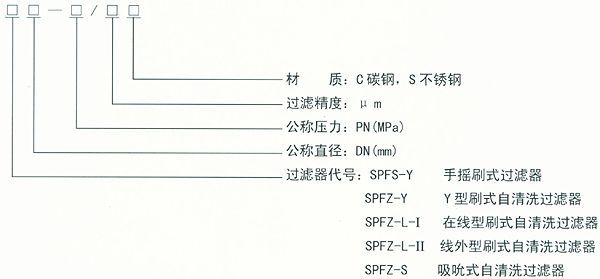

型号标注
手摇刷式过滤器(SPFS—Y型)
手摇刷式过滤器是一种简单,高效的过滤器。当杂质在楔形滤网上积聚时,进出口会产生压差,当压差达到工艺要求时,便要求清洗。清洗时,无需拆卸过滤器的任何部件,只需打开排污阀,并同时旋转手把3—4周,便可轻易达到有效的清洗。
性能特点
※采用节省空间的最精密设计,线型结构。※采用高精度,高强度楔形滤网,过滤精度可由100—3000微米。※清洗方式简单:不锈钢刷式。※反洗时不断流。
※反洗水量极少,不超过总流量的1%。
结构尺寸表
公称直径
|
安装尺寸(mm)
|
排 污 阀
|
L
|
H
|
|
DN50
|
500
|
360
|
G1/2
|
DN65
|
500
|
360
|
DN80
|
550
|
480
|
G3/4
|
DN100
|
600
|
485
|
DN125
|
700
|
580
|
G1
|
DN150
|
700
|
580
|
DN200
|
800
|
650
|
DN250
|
1000
|
750
|
DN300
|
1200
|
850
|
|
|
|
