静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液，液一气，液一固，气一气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。
静态混合器的压力降计算
静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。

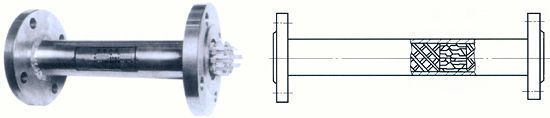

1、SV型静态混合器
■产品特性
SV单元是由一定规格的波纹板组装而成的圆柱体，它的技术性能：最高的分散程隆为1—2um，液—液相及气—气相的不均匀度系数为 。
■产品型号
|
规 格
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SV-2.3/20
|
20
|
2.3
|
0.5-1.2
|
|
SV-2.3/25
|
25
|
2.3
|
0.9-1.8
|
|
SV-3.5/32
|
32
|
3.5
|
1.4-2.9
|
|
SV-3.5/40
|
40
|
3.5
|
2.2-4.5
|
|
SV-3.5/50
|
50
|
3.5
|
3.5-7
|
|
SV-3.5/65
|
65
|
3.5
|
5-12
|
|
SV-5/80
|
80
|
5
|
9-18
|
|
SV-5/100
|
100
|
5
|
14-28
|
|
SV-5～7/125
|
125
|
5-7
|
24-34
|
|
SV-5～7/150
|
150
|
5-7
|
30-60
|
|
|
规 格
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SV-5～20/200
|
200
|
5-20
|
56-110
|
|
SV-5～20/250
|
250
|
5-20
|
88-176
|
|
SV-5～30/300
|
300
|
5-30
|
125-250
|
|
SV-7～30/350
|
350
|
7-30
|
173-346
|
|
SV-7～30/400
|
400
|
7-30
|
226-452
|
|
SV-7～30/450
|
450
|
7-30
|
286-572
|
|
SV-7～30/500
|
500
|
7-30
|
353-706
|
|
SV-7～30/600
|
600
|
7-30
|
505-1010
|
|
SV-7～30/1000
|
1000
|
7-30
|
1413-2826
|
|
SV-15～30/1200
|
1200
|
15-30
|
1630-3260
|
|
■典型应用
汽油 柴油 油品调和 盐水中和 酸喊中和 煤气混合
2、SK型静态混合器
■产品特性
SK单元由单孔道左、右扭转的螺旋片组焊而成，它的技术性能：最高分散程度≤10 u m，液—液、液—固相的不均匀度系数为.gif) 。
■产品型号
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SK-5/10
|
10
|
5
|
0.15-0.3
|
|
SK-7.5/15
|
15
|
7.5
|
0.3-0.6
|
|
SK-10/20
|
20
|
10
|
0.6-1.2
|
|
SK-12.5/25
|
25
|
12.5
|
0.9-1.8
|
|
SK-16/32
|
32
|
16
|
1.4-3.2
|
|
SK-20/40
|
40
|
20
|
2.2-4.5
|
|
SK-25/50
|
50
|
25
|
3.5-7.0
|
|
SK-32.5-65
|
65
|
32.5
|
5.9-12
|
|
SK-40/80
|
60
|
40
|
9-18
|
|
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SK-50/100
|
100
|
50
|
14-28
|
|
SK-62.5/125
|
125
|
62.5
|
22-44
|
|
SK-75/150
|
150
|
75
|
31-64
|
|
SK-100/200
|
200
|
100
|
56-110
|
|
SK-125/250
|
250
|
125
|
88-177
|
|
SK-150/300
|
300
|
150
|
127-255
|
|
SK-175/350
|
350
|
175
|
173-346
|
|
SK-200/400
|
400
|
200
|
226-452
|
|
SK-250/500
|
500
|
250
|
353-706
|
|
■典型应用
化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和、工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热
３、SX型静态混合器
■产品特性
单元由交叉的横条按一定规律构成许多X型单元，它的技术性能：液—液、液—固相的不均匀度数为。
■产品型号
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SX-12.5/50
|
50
|
12.5
|
3.5-7.0
|
|
SX-16.25/65
|
65
|
16.25
|
6-12
|
|
SX-20/80
|
80
|
20
|
9-18
|
|
SX-25/100
|
100
|
25
|
14-28
|
|
SX-31.25/125
|
125
|
31.25
|
22-44
|
|
SX-37.5/150
|
150
|
37.5
|
30-60
|
|
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SX-50/200
|
200
|
50
|
56-110
|
|
SX-62.5/250
|
250
|
62..5
|
88-176
|
|
SX-75/300
|
300
|
75
|
125-250
|
|
SX-87.5/350
|
350
|
87.5
|
173-346
|
|
SX-100/400
|
400
|
100
|
226-452
|
|
SX-125/500
|
500
|
125
|
353-706
|
|
■典型应用
高聚物混合 轻质酮苯脱蜡油 纸桨氯化漂白 原油注碱流程
4、SL型静态混合器
■产品特性
SL单元由交叉的横条按一定规律构成许多L型单元，它的技术，陛能：液—液、液—固相的不均匀度数为 ≤5％。
■产品型号
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SL-12.5/25
|
25
|
12.5
|
0.7-1.4
|
|
SL-16/32
|
32
|
16
|
1.4-2.9
|
|
SL-20/40
|
40
|
20
|
2.3-4.6
|
|
SL-25/50
|
50
|
25
|
3.5-7
|
|
SL-40/80
|
80
|
40
|
9-18
|
|
SL-50/100
|
100
|
50
|
14-28
|
|
SL-75/150
|
150
|
75
|
32-64
|
|
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SL-100/200
|
200
|
100
|
56-110
|
|
SL-125/250
|
250
|
125
|
88-176
|
|
SL-150/300
|
300
|
150
|
127-255
|
|
SL-175/350
|
350
|
175
|
173-346
|
|
SL-200/400
|
400
|
200
|
226-452
|
|
SL-250/500
|
500
|
250
|
353-706
|
|
SL-300/600
|
600
|
300
|
410-814
|
|
■典型应用
污水处理 高聚合物混合 传热反应 热交换器
5、SH型静态混合器
■产品特性
SH单元由双孔道组成，孔道内放置螺旋片，相邻单元双了L道的方位错位90度，单元之间设有流体分配室，它的技术性能：最高分散程度=1—2um，液—液、液—固相的不均匀度。
■产品型号
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SH-3/15
|
15
|
3
|
0.1-0.2
|
|
SH-4.5/20
|
20
|
4.5
|
0.2-0.4
|
|
SH-5/25
|
25
|
5
|
0.5-1.1
|
|
SH-7/32
|
32
|
7
|
0.9-1.8
|
|
SH-9/40
|
40
|
9
|
1.6-3.2
|
|
SH-12/50
|
50
|
12
|
2.3-4.6
|
|
|
规 格 型 号
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SH-19/80
|
80
|
19
|
4.0-8.0
|
|
SH-24/100
|
100
|
24
|
6.5-13.0
|
|
SH-36/150
|
150
|
36
|
31-63
|
|
SH-49/200
|
200
|
49
|
54-108
|
|
SH-74/300
|
300
|
74
|
124-248
|
|
SH-124/500
|
500
|
124
|
174-348
|
|
■典型应用
丙烯酰胺混合 高分子材料混合、配色、传热
静态混合器安装
|
型号
|
安装形式 |
|
SV
|
气—液相：垂直安装（并流及逆流）
液—气相：水平或垂直（自下而上）安装，装置效果相仿
气—气相：水平或垂直（气相密度差小，方向不限）安装 |
|
SX
|
液—液相：水平或垂直（自下而上）安装，装置效果相仿 |
|
SL
|
液—液相：水平或垂直（自下而上）安装，装置效果相仿
液—固相：水平或垂直（自下而上）安装 |
|
SH
|
气—液相：两端法兰尺寸按产品公称直径放大一格来定，采用SL型安装形式 |
|
SK
|
活络单元的产品通常以没有定位装置的一端为进口端。
液—液相：水平或垂直（自下而上）安装，装置效果相仿
液—固相：垂直装置（由上而下） |
静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。具体要求见下表：
注：气一液相指气相物流是工作物流，而液相物流是被动物流。
液一气相指液相物流是工作物流，而气相物流是被动物流。
订货说明
1、为更好地帮助您选择静态混合器，请详细提供以下参数：
a工作介质 b流量kg／h c工作压力Mpa d工作温度℃ e物料粘度cp f物料密度kg／m3
g允许压损Mpa h法兰标准 i设备材质
2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。
附：SN型分配器
■产品特性
流体在输送过程中，往往由于各股流体输送压力不平衡而影响混合比，为更好地配合用户使用好静态混合器，我公司最新研制开发出SN型分配器，具有喷射升压泵的性能，在保证次流流量的条件下，使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴，以其高速度在锥形入口处形成低压，从而使次流被抽吸进接受室，使其加速，在混合室内高度涡漩，以一定的速度从扩散室喷出，从而使流体顺利地输送至静态混合器中进行混合，以达到最佳的使用效果。
■产品应用
适用于二股或二股以上流体进料，当主流与次流压力不平衡时选用文氏管形分配器， 当主流与次流压力平衡时选用一般形式分配器。
■分配器形式
■分配器选用
SN型分配器是针对不同工艺条件运行，为更好地帮助用户设计、定型，敬请与我公司技术部联系。 |
